Konfigurasi Point To Multi Point Wireless Mikrotik

Admin    06:28    Mikrotik , Wireless    2 comments

Ada yang baru nihh......Apaan tuuu??Jelas Update tutor baru nih.Melajut dari tutor yang sebelumnya yaitu Konfigurasi PTP/Point To Point Wireless Mikrotik.Nah untuk saat ini adalah Multi Point nya.

Apasih Point To Multi Point???

Point to Multipoint sdalah satu Wireless yang dapat di sambungkan ke banyak Perangkat/Wireless/Komputer.

 TOPOLOGI

• KONFIGURASI ROUTER AP BRIDGE

1.Tahap pertama adalah setting IP Address untuk masing masing interface.

2.Kemudian setelah setting IP Address lanjut untuk setting DNS Server Ineternet.

3.Selanjutnya adalah setting gateway pada router Ap Bridgenya.

4.Dan seperti inilah IP gateway yang di atur pada Router Ap-Bridge.

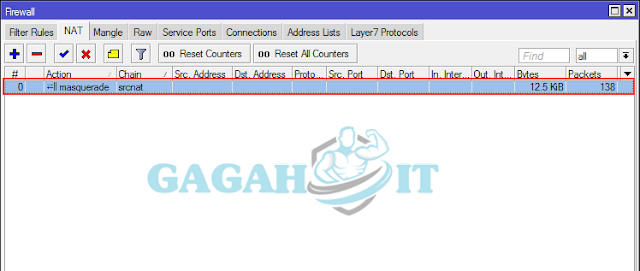

5.Kemudian Setting Firwall Nat. chain>>srcnat, Action>>masquarade

6.Selanjutya adalah setting interface wlannya, atur Mode=ap bridge,Band,Channel,Frequency,dan SSID untuk wlanya.

7.Selanjutnya coba lakukan test ping router ap Bridge nya ke google untuk membuktikan bahwa router sudah terkoneksi internet.

8.Setting IP Addres PC 1 yang terhubung dengan router Ap Bridge.IP static yang di gunakan sesuai IP yang di yang telah di daftarkan di router mikrotik Ap bridge.

9.Sealanjutnya adalah melakukan test ping untuk membuktikan bahwa IP yang di atur telah di PC 1 sudah terkoneksi dengan router Ap -Bridge.

• KONFIGURASI ROUTER STATION 1

1.Sama seperti pada router bridge,pada router station pertama setting IP Address pada masing masing Interface terlebih dahulu.

 2.Kemudian lajut ke wlan.kemudian klik "scan.." untuk menghubungkan ke Ap-Bridge yang telah di buat.

3.Kemudian Klik "start" lalu cari SSID AP-Bridge yang telah di buat,jika sudah di temukan pilih dan klik "connent"

4.Dan konfigurasi wlan nya pun langsung tersetting sesuai dengan ap-bridge tetapi mode=station bridge karena router ini di fungsi kan sebagas penerima atau station.

5.Lanjut Ke settind DNS Server,karena ini router sebagas station maka ip dns server nya mengikuti ip wlan dari router ap-bridge.

6.Selanjutnya setting Firwall NAT. Action>>mascuarade  ,Chain >> srcnat.

7.Selanjutnya setting gateway untuk router station 1

8.Dan berikut ini route list gateway yang di setting di station 1

9.Selanjutnya lakukan pengujian ping ke google untuk pembuktian bahwa router station sudah terhubung dengan internet dari ap-bridge.

10.Selnjutnya setting IP Address pada PC 2 yang terhubung dengan router station 1.

11.Selajutnya lakukan ping untuk mengetauhi bahwa PC-2 Sudah terhubung dengan internet.dan saling terkoneksi

• KONFIGURASI ROUTER STATION 2

1.Langkah pertama setting IP Address untuk masing masing interface pada router station 2.

2.Kemudian pada interface wlan klik "scan" untuk mengkoneksi kan ke router ap bridge yang telah di     buat.

3.Lalu klik start untuk memulai mencari/scan apa bila SSID wireless ap bridge sudah di temukan maka pilih dan klik "Connect"

4.Dan pengaturan untuk wlan station 2 pun akan secara otomatis menysuaikan yaitu mode menjadi station bridge kemudian, band,freq,dan SSID menyesuaikan dengan wireless ap bridge.

5.Kemudian setting DNS dan jangan lupa di ceklis "Allow Remote Requests"

6.Selanjutnya setting firewall (chain>>srcnat, Action>>masquarade)

7.Lanjut setting gateway untuk router station 2.

8.Kemudian Setting Route list Gateway pada station 2

9.Setelah konfigurasi selesai lakukan test koneks untuk membuktikan bahwa station 2 sudah terkoneksi dengan internet dan Ap brige

10.Kemudian setting IP Address pada client yang terhubung dengan router station 2. Setting seusai yang telah di set di tabel IP addess.

 11.Setelah di setting IP Address selanjutnya lakukan test koneksi untuk membuktikan bahwa client sudah saling terkoneksi,

• VERIFIKASI TEST PING ANTAR CLIENT

1.Dari client AP Bridge >> Client Station 1 & 2

2.Dari sclient tation 1 ke station 2

3.Dari  client station 2 ke station 1

• MONITORING

1.station yang terhubung di ke AP-Bridge

2.Registration pada station 1

3.Registration pada station 2

Dan cukup sekiant turorian dari saya kali ini kurang lebihnya mohon maaf dan apa bila ada salah kata mohon dii maaf kann.Dan terima kasih telah berkunjung di blog saya,nantikan postingan berikutnya.

Byeee:V
