OKK,Kembali lagi saya akan amberi ilmu kepada kalian yang senang mencari illmu dan senang membaca karena saya tidak akan bosan untuk berbagi kepada kalian. Kemarin saja saya baru Berbagi Tutor konfigurasi Dynamic Routing EIGRP,dan sekarang sayaa juga masih akan berbagi tutor yaitu Konfigurasi Dynamic Routing OSPF.Okee tidak usah basa basi lagi langsung saja saya mulai
PENJELASAN
OSPF adalah sebuah routing protokol berjenis IGRP yang bisa bekerja dalam jaringan internal di suatu kelompok,organisasi atau perusahaan.ok kenapa di sebut bekerja dalam jarinagan internal? karna kita sebagai admin memilik hak akses untuk merubah,mengatur,memodifikasi terhadap jarinagan tersebut.
nah pada OSPF tidak berbda jauh dari postingan saya sebelumnya hanya di sini ada yang namanya AREA.
Nah oke itu sedikit penjelasn tentang OSPF dari saya.Dan sekarang langsung masuk ke konfigurasinya.
TOPOLOGI
Hal pertama yang harus kita buat yaitu topologinya, di sini saya mebuat topologi dengan 5 Router. dan saya membagi menjadi 3 area yang di berikotak yaitu area 0 ,area 10 dan area 20.Untuk memudahkan pada saat konfigurasi pada gambar saya menambah kan ip tiap interface,ip loopback,hostname tiap router,dan ruang Area masing masing area yang di pisahkan dengan kotak.
KONFIGURASI HOSTNAME DAN IP ADDRESS
Selanjutnya adalah setting Hostname dan IP address untuk melihat cara setting nya bisa Di lihat Pada Post an INI
Apabila kita sudah Konfigurasi IP addresnya sekarang lanjut!
KONFIGURASI LOOPBACK
Router JAKARTA(JAKARTA_ADI)
Nah Sekarang Kita konfigurasi Interface Loopback.Interface loopback merupakan interfaces bayangan fungsinya disini adalah untuk menggantikan potr yang down.
Pada gambar saya mengkonfigurasi Router Jakarta dengn ip loopback 1.1.1.1/24.
Router BANDUNG(BANDUNG_ADI)
Router BALI(BALI_ADI)
Router PADANG(PADANG_ADI)
Router ACEH(ACEH_ADI)
Oke itu adalah konfigurai loopback sekarang masuk ke konfigurasi Routingnya.
ROUTING OSPF
Router JAKRTA(JAKARTA_ADI)
Oke di ini adalah konfigurasi routing ospfnya
pertama yang di lakukan adalah masuk ke mode router ospf dengan menulisakan syntax
"router ospf 10" pada mode configurasi terminal seperti pada gambar.
kemudian lanjut konfigurasi netwoknya dengan syntax
"network 10.10.10.0 0.0.0.3 area 0"
"network 10.10.10.0"merupakan ip network yang terhubung dengan router.
"area 0" merupakan area dari ip tersebut yang masuk kedalam area 0.
seperti yang tertera pada gambar.
Router BANDUNG(BANDUNG_ADI)
Router BALI(BALI_ADI)
Router PADANG(PADANG_ADI)
Router ACEH(ACEH_ADI)
NAH konfigurasi pun selesai. sekaran lanjut ke verifikasi
VERIFIKASI

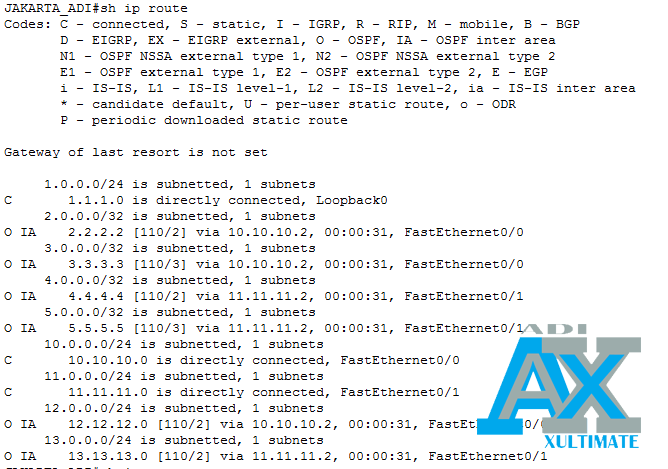

Untuk menampilkan Ip route dengan syntax"sh ip route"
Pada gambar verifikasi adalah hasil dari syntax "sh ip route"
di gambar terdapat huruf "O" yang berarti OSPF darimana saya bisa tau karana ada pada keterangan yang saya beri kotak warna ungu. kemudian ada "O IA" uang berarti ospf inter area.

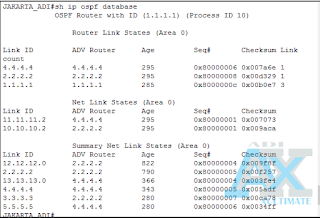

Unuk menampilkan data base konfigurasi ospf menggunakan Syntax"sh ip ospf database"
Untuk melihat ip pada interface tetangga menggunakan syantax"sh ip ospf neighbor"
selanjutnya lakukan ping
Router Jakarta ke 2.2.2.2
Router Bali ke 5.5.5.5
Router Bali ke 1.1.1.1
OKKe Pastikan semua ping Reply dengan sempurna yang membuktikan bahwa konfigurasi telah selesai.
Okkk trima kasih sudah mau membaca postingn saya semoga bermanfaat dan nantikan postingan selanjutnya byeeee.
